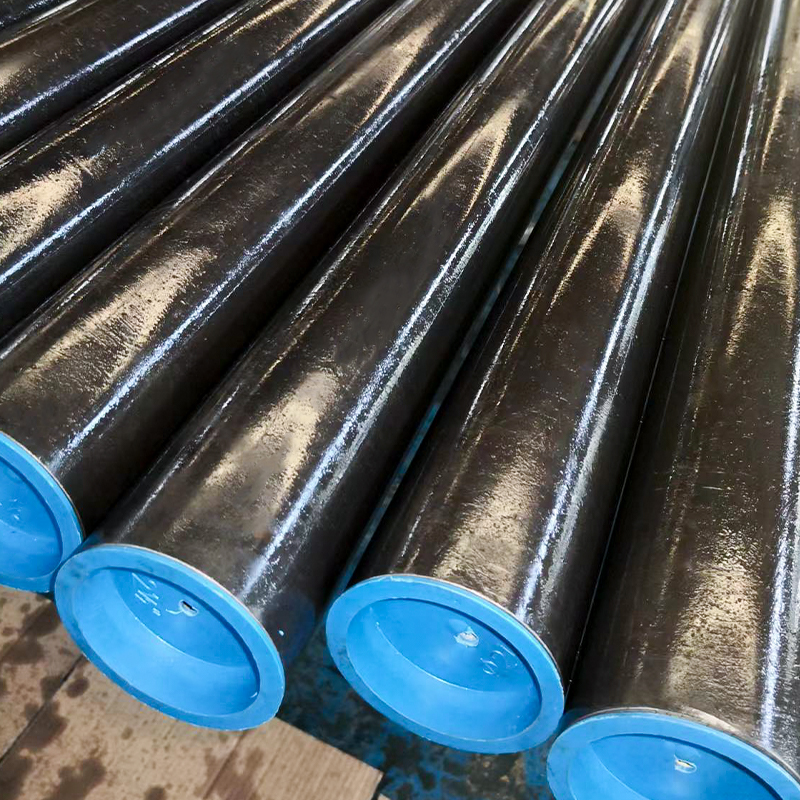

Onze hydraulische cilinderbuizen – ASTM A513 ST52 Cold Pulled Welded (CDW) zijn ontworpen om een balans te bieden tussen hoge precisie, betrouwbaarheid en kosteneffectiviteit. Deze buizen zijn vervaardigd door middel van elektrisch weerstandslassen (ERW) en vervolgens koudgetrokken over de doorn (DOM) en bereiken een uitstekende maatnauwkeurigheid, gladde binnenoppervlakken en superieure rechtheid.
Deze buizen zijn speciaal ontwikkeld voor slijp- of afschaaf- en rolpolijstprocessen (SRB) en bieden een ideale boringafwerking voor hydraulische en pneumatische cilindertoepassingen in industrieën zoals de bouw, landbouw, automobielsector en materiaalbehandeling.
Typische staalsoorten
· ASTM A513 Type 5 (getrokken over doorn, DOM)
·ST52 / E355-equivalent
·SAE 1020, SAE 1026 (optionele kwaliteiten)
·E235 (voor lichte toepassingen)
Gangbare maten (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Opmerking: Zowel metrische als imperiale DOM-buismaten zijn op aanvraag verkrijgbaar.
Technische specificaties
·Standaard: ASTM A513, Type 5 (CDW / DOM-buizen)
·Staalkwaliteit: ST52 / SAE 1026
·Staat: Koudgetrokken, genormaliseerd
·Rechtheid: ≤ 0,5:1000
·Toleranties: OD & WT volgens ASTM A513-standaard
·Oppervlakafwerking (zoals geleverd): ID Ra ≤ 2,5 μm
· Oppervlakteafwerking (na honen/SRB): ID Ra ≤ 0,4 μm
Productieproces
1. Warmgewalste staalstrip → precisiespleet
2. Elektrisch weerstandslassen (ERW) → vorming van moederbuis
3. Warmtebehandeling / normalisatie → elimineert spanningen en verbetert de lasintegriteit
4. Koudtrekken over doorn (DOM) → zorgt voor nauwkeurige OD/ID, verbeterde sterkte
5. Knippen en rechttrekken → bereikt een uitstekende lengtenauwkeurigheid en rechtheid
6. Eindinspectie → maatvoering, kwaliteitscontrole van lasnaden, oppervlakte-evaluatie
Belangrijkste kenmerken en voordelen
·Kosteneffectief alternatief voor naadloze ASTM A519-buizen
· Uitstekende rechtheid en maatnauwkeurigheid
·Hoge lasnaadkwaliteit dankzij het normalisatie-DOM-proces
·Perfect voorbereid voor honen of SRB-afwerking
·Geleverd in metrische en imperiale maten voor wereldwijde compatibiliteit
Toepassingen
·Hydraulische cilinders voor bouwmachines
· Hydraulische systemen voor landbouwmachines
·Industriële automatisering en robotica
·Materiaalhanterings- en hefapparatuur
·Pneumatische cilinders
