Overzicht

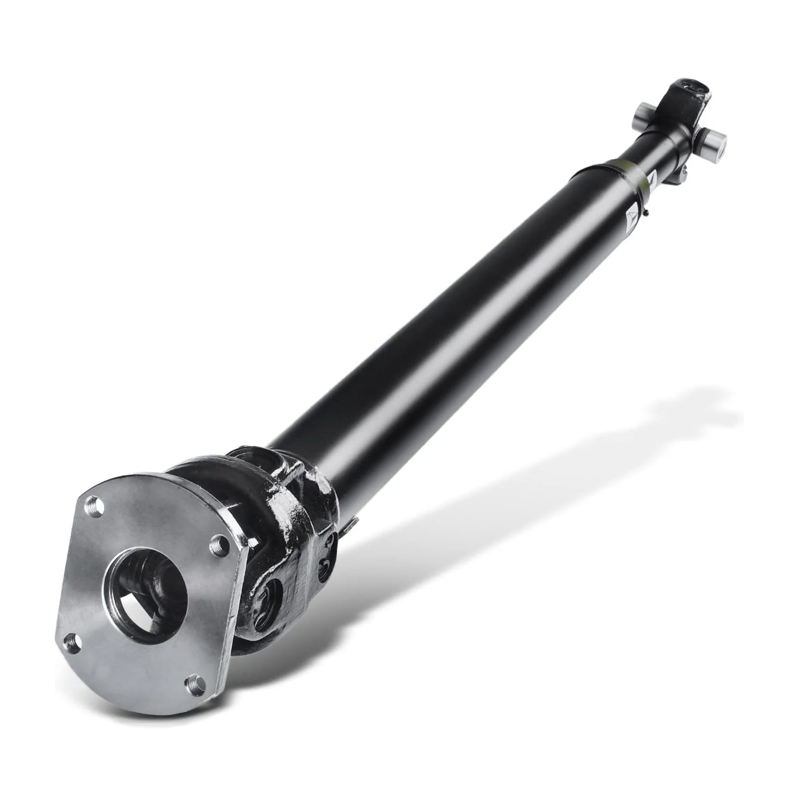

Maximaliseer de koppeloverdracht met onze ASTM A513 (gelast/DOM) en ASTM A519 (naadloze) precisie-aandrijfasbuizen in de kwaliteiten 1026, 1020, 1015 en 4130. Verkrijgbaar in maten van 2,000 tot 8,625 inch buitendiameter (OD) en 0,065 tot 0,250 inch wanddikte (WT), inclusief sleutelmaten zoals 7.000 x 0.120 inch (177,8 x 3 mm) en 3.000 x 0.120 inch (76,2 x 3 mm), deze zeer sterke buizen leveren uitzonderlijke prestaties voor auto- en industriële krachtoverbrenging. Ze zijn ontworpen voor dynamisch draagvermogen en zorgen voor duurzaamheid in aandrijfassen van auto's, vrachtwagens en zware machines, met minimaal secundair gebruik in cilinders en rollen.

Waarom kiezen voor onze aandrijfasbuizen?

· Prestaties met hoge sterkte: De kwaliteiten 1026, 1020, 1015 en 4130 bieden treksterktes tot 621 N/mm², ideaal voor aandrijfasbuizen in auto's en naadloze toepassingen met hoog koppel.
·Precisietoleranties: Nauwe toleranties (bijv. 3,000 inch/76,2 mm buitendiameter ±0,005 inch, 0,120 inch/3 mm WT ±10%) zorgen voor een naadloze integratie in aandrijfasconstructies.
·Superieure weerstand tegen vermoeidheid: ASTM A513 DOM-buizen en A519 naadloze mechanische buizen verbeteren de duurzaamheid voor dynamische belasting.
· Gladde oppervlakteafwerking: Schone, uniforme oppervlakken verminderen wrijving, waardoor de prestaties van de aandrijfas en de levensduur worden verbeterd.
· Industriestandaardformaten: Gangbare formaten zoals 7,000 x 0,120 inch, 3,000 x 0,120 inch en 2,500 x 0,120 inch, binnen een buitendiameter van 2 - 8,625 inch, voldoen aan de behoeften van de automobiel- en industriële sector.
· Kosteneffectieve betrouwbaarheid: De aandrijfasbuizen van koolstof- en gelegeerd staal leveren topprestaties tegen concurrerende kosten.

ASTM A513 DOM 1020 buizen voor dynamisch draagvermogen

Onze ASTM A513 DOM 1020-buis van 3 x 0,120 inch (76,2 x 3 mm) is speciaal ontworpen voor dynamische belasting in aandrijfassen in de automobiel- en industriële sector. Deze zeer sterke gelaste buis wordt koud getrokken over een doorn en biedt:

· Evenwichtige sterkte: Kwaliteit 1020 biedt een minimale vloeigrens van 379 N/mm², ideaal voor middelzware aandrijfassen in auto's en lichte vrachtwagens.
· Verbeterde weerstand tegen vermoeidheid: Het koudverwerkte DOM-proces zorgt voor duurzaamheid onder hoge cyclische belasting, perfect voor prestatiegerichte voertuigen en machines.
·Precisieafmetingen: 3.000 inch OD ±0,005 inch en 0,120 inch WT ±10% garanderen een naadloze montage.
·Toepassingen: Ideaal voor aandrijfassen van auto's (bijvoorbeeld personenauto's, lichte vrachtwagens) en industriële apparatuur die een robuuste koppeloverdracht onder dynamische belastingen vereist.
·Kostenefficiëntie: Biedt betrouwbare prestaties tegen een concurrerende prijs voor toepassingen met een hoog koppel.

Productieproces

Onze ASTM A513/A519 aandrijfasbuizen met hoge sterkte zijn gemaakt voor precisie en duurzaamheid:

1. Elektrisch weerstandslassen (ERW, A513): Stalen strips worden over een doorn (DOM) gelast en koudgetrokken om nauwkeurige afmetingen te verkrijgen (bijvoorbeeld 3.000 x 0,120 inch/76,2 x 3 mm), waardoor de sterkte van nauwkeurig gelaste buizen wordt vergroot.
2. Naadloze verwerking (A519): De buizen worden warmgewalst of doorboord en vervolgens koudgetrokken voor superieure sterkte, ideaal voor buizen met naadloze koppeloverdracht.
3. Warmtebehandeling: Normaliseren, spanningsverlichten of uitgloeien optimaliseert de mechanische eigenschappen voor dynamische belasting.
4. Oppervlakteafwerking: Gladde, schone oppervlakken, vaak geolied of gefosfateerd, zorgen voor corrosiebestendigheid en montagegemak.
5. Kwaliteitstesten: Dimensionale controles, trekproeven en niet-destructieve testen (bijvoorbeeld wervelstroom voor A513, ultrasoon voor A519) zorgen ervoor dat aan de ASTM-normen wordt voldaan.

Dit proces levert aandrijfasbuizen van koolstofstaal en aandrijfasbuizen van gelegeerd staal die zijn geoptimaliseerd voor automobiel- en industriële toepassingen.

Materiaalkwaliteiten

Onze aandrijfasbuizen zijn verkrijgbaar in de kwaliteiten 1026, 1020, 1015 (A513/A519) en 4130 (A519), elk geoptimaliseerd voor krachtoverbrenging:

Vergelijking van chemische samenstelling (max. % tenzij gespecificeerd)

Rang	Koolstof (C)	Mangaan (Mn)	Fosfor (P)	Zwavel (S)	Chroom (Cr)	Molybdeen (Mo)
1015	0,13–0,18	0,30–0,60	0.040	0.050	-	-
1020	0,18–0,23	0,30–0,60	0.040	0.050	-	-
1026	0,22–0,28	0,60–0,90	0.040	0.050	-	-
4130	0,28–0,33	0,40–0,60	0.040	0.040	0,80–1,10	0,15–0,25

Opmerking: Het siliciumgehalte is doorgaans 0,15–0,35% voor 4130, niet gespecificeerd voor andere, tenzij gelegeerd.

Vergelijking van mechanische eigenschappen (DOM voor A513, koudgetrokken voor A519)

Rang	Treksterkte (N/mm², min)	Vloeisterkte (N/mm², min)	Verlenging (%, min)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

Opmerking: Eigenschappen zijn voor A513 DOM of A519 koudgetrokken toestand, ideaal voor aandrijfassen. Andere omstandigheden (bijvoorbeeld zoals gelast, genormaliseerd) variëren in sterkte of ductiliteit.

Leveringsvoorwaarden

·Getekend over doorn (DOM, A513): Gelaste buizen, koudgetrokken voor maximale sterkte, ideaal voor aandrijfassen van auto's (bijvoorbeeld 3.000 x 0.120 inch).
· Koudgetrokken (A519): Naadloze buizen, koudgetrokken voor superieure sterkte, perfect voor industriële aandrijfassen met hoog koppel.
·Zoals-gelast (A513): Kosteneffectieve gelaste buizen voor minder veeleisende aandrijfassen.
·Genormaliseerd ( N): Warmtebehandeld voor uniforme eigenschappen, geschikt voor standaard aandrijfassen.
· Stressverlicht (SR): Verbetert de ductiliteit van aandrijfascomponenten die moeten worden gelast.
·Gegloeid (A): Maximaliseert de vervormbaarheid voor toepassingen zonder aandrijfas.

Graadbeschrijvingen

·1015 (A513/A519): Koolstofarm staal met uitstekende lasbaarheid, ideaal voor kosteneffectieve aandrijfassen in lichte voertuigen.
·1020 (A513/A519): Evenwichtige sterkte en vervormbaarheid, perfect voor middelzware aandrijfassen in automobiel- en industriële toepassingen, vooral in 3 x 0,120 inch voor dynamische belastingen.
·1026 (A513/A519): Staal met een hoger koolstofgehalte en superieure sterkte, geschikt voor veeleisende aandrijfassen in auto's en vrachtwagens.
·4130 (A519): Laaggelegeerd staal met hoge sterkte, ideaal voor zware naadloze aandrijfassen in prestatievoertuigen en machines.

Specificaties

Normen: ASTM A513 (gelast/DOM), ASTM A519 (naadloos)
Maatbereik:
·Buitendiameter (OD): 50,8–219,1 mm (2,000–8,625 inch)
·Wanddikte (WT): 1,65–6,35 mm (0,065–0,250 inch)
·Lengte: Willekeurig (3,3–40 ft / 1.000–12.000 mm) of op maat gesneden
Gangbare maten voor aandrijfassen (OD x WT, imperiaal):
·1,750 x 0,095 inch (44,5 x 2,4 mm, lichtgewicht aandrijfassen voor auto's)
·2.000 x 0,120 inch (50,8 x 3 mm, kleine tot middelgrote aandrijfassen voor auto's)
·2,375 x 0,120 inch (60,3 x 3 mm, middelzware aandrijfassen voor auto's)
·2,500 x 0,120 inch (63,5 x 3 mm, aandrijfassen uit het middensegment van de auto-industrie en lichte industrie)
·3.000 x 0,120 inch (76,2 x 3 mm, aandrijfassen voor auto's voor dynamische belastingen)
·3,000 x 0,083 inch (76,2 x 2,1 mm, aandrijfassen voor auto's en licht-industriële toepassingen)
·3,500 x 0,134 inch (88,9 x 3,4 mm, aandrijfassen voor zware voertuigen)
·4.000 x 0,156 inch (101,6 x 4 mm, aandrijfassen voor middelzware industriële toepassingen en zware voertuigen)
·4,500 x 0,188 inch (114,3 x 4,8 mm, aandrijfassen van industriële machines)
·5.000 x 0,188 inch (127 x 4,8 mm, zware industriële aandrijfassen)
·6,625 x 0,188 inch (168,3 x 4,8 mm, industriële toepassingen met hoog koppel)
·7.000 x 0,120 inch (177,8 x 3 mm, aandrijfassen voor zware industriële en commerciële voertuigen)
Toleranties (volgens ASTM A513/A519):
·OD (2,000–3,000 inch): ±0,005 inch; (>3,000–8,625 inch): ±0,25%
·WT: ±10%
·Lengte: ±3 mm (0,118 inch) voor gesneden lengtes
Leveringsvoorwaarden:
·DOM (A513): Hoge precisie voor gelaste aandrijfassen.
· Koudgetrokken (A519): Superieure sterkte voor naadloze aandrijfassen.
·Zoals-gelast (A513), genormaliseerd (N), spanningsverlicht (SR), gegloeid (A).
·Oppervlaktecondities: Glad, schoon of gecoat (geolied/gefosfateerd) voor corrosiebestendigheid en montagegemak.

Toepassingen

Onze ASTM A513/A519 1026, 1020, 1015 en 4130 precisiebuizen (bijvoorbeeld 3.000 x 0,120 inch/76,2 x 3 mm, 7.000 x 0,120 inch) zijn ontworpen voor:

Aandrijfassen: Hoogwaardige buizen voor aandrijfassen voor auto's (auto's, vrachtwagens met 3.000 x 0,120 inch, 2.375 x 0,120 inch) en industriële (machines met 4.500 x 0,188 inch, 7.000 x 0,120 inch). De kwaliteiten 1026 en 4130 (DOM/koudgetrokken) zorgen voor een robuuste koppeloverdracht; 1020 (bijvoorbeeld 3 x 0,120 inch) blinkt uit in dynamische belastingstoepassingen; 1015 is geschikt voor lichter gebruik.
Secundaire toepassingen (beperkt gebruik):
·Hydraulische/pneumatische cilinders (1026, 4130 voor hogedruk; 1015, 1020 voor standaard).
·Transportrollen (1015, 1020 voor standaard; 1026 voor zwaar gebruik).
·Auto-onderdelen (1026, 4130).

Kwaliteitsborging
Alle 1026, 1020, 1015 en 4130 buizen voldoen aan de ASTM A513/A519-normen. Testcertificaten volgens DIN EN 10204 3.1 verifiëren de chemische samenstelling, mechanische eigenschappen en maatnauwkeurigheid. Wervelstroom- (A513) en ultrasone (A519) tests, plus afvlakkings- en oppervlakte-inspecties, garanderen topprestaties voor dynamische belastingdragende buizen.

Breng uw projecten vooruit

·Op maat gemaakt voor aandrijfassen: Afmetingen zoals 3.000 x 0.120 inch (76,2 x 3 mm) voor dynamische belastingen en 7.000 x 0.120 inch, met DOM/koudgetrokken omstandigheden, optimaliseren de krachtoverbrenging.
· Toonaangevende normen in de sector: ASTM A513/A519-naleving garandeert betrouwbaarheid en kwaliteit.
·Flexibel aanbod: Standaardmaten op voorraad en aanpasbare opties voor uw aandrijfasbehoeften.
· Deskundige begeleiding: Ons team helpt u bij het selecteren van de perfecte kwaliteit en maat voor maximale efficiëntie.

Bestel nu om de prestaties van uw aandrijfas te optimaliseren met ASTM A513/A519 Precision Tubing. Vraag een offerte aan via hongli-jy@126.com of bezoek hltube.com om ons volledige assortiment precisiebuizen te ontdekken!
