Gezoete en SRB-buis – ASTM A513 ST52 / SAE 1026, gelast (CDW), spiegel-ID-afwerking voor hydraulische cilindervaten

Onze ASTM A513 koudgetrokken gelaste (CDW) gezoete en SRB-buizen zijn precisie-

Deze buizen combineren de kosteneffectiviteit van gelaste buizen met een uiterst nauwkeurige afwerking, waardoor:

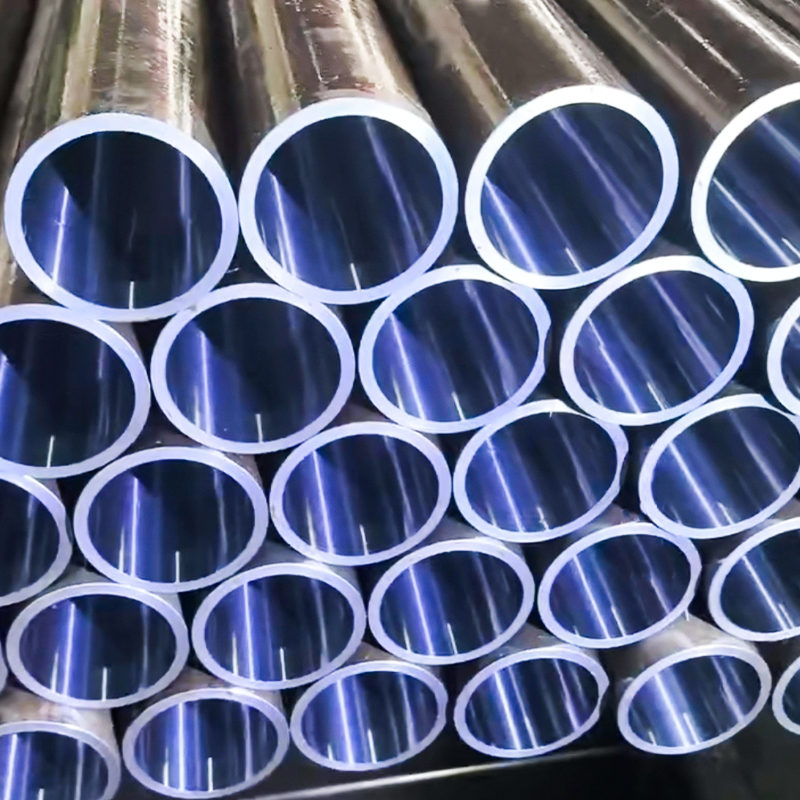

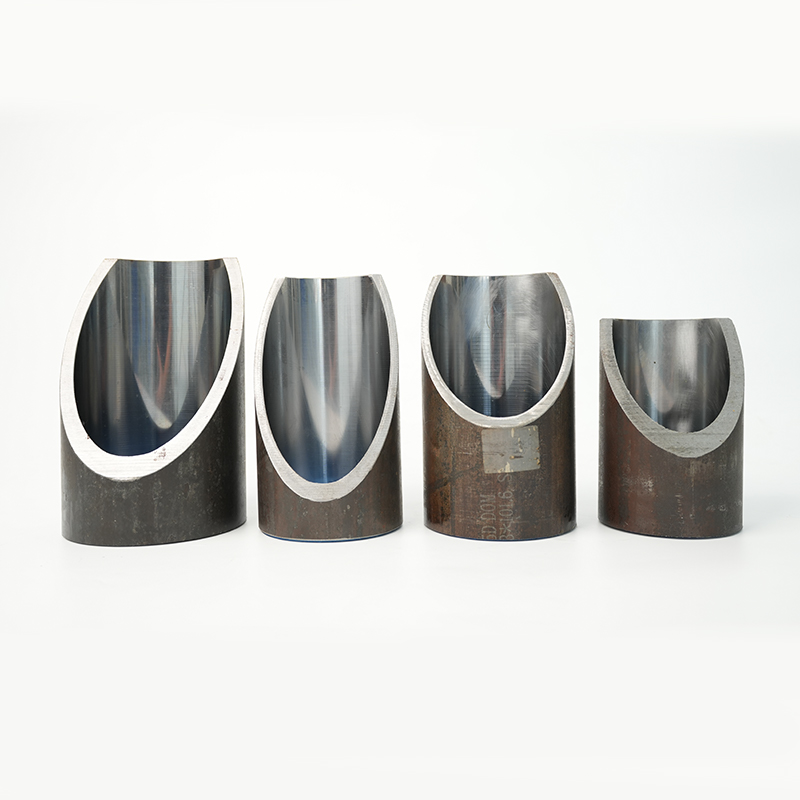

· Spiegelachtige interne boring (Ra ≤ 0,4 μm voor gezoet, Ra ≤ 0,2 μm voor SRB)
· Nauwe maattoleranties (H8)
·Uitstekende rechtheid voor een betrouwbare zuigerbeweging

Ideaal voor hydraulische cilinders met middelhoge druk, industriële machines, automobiel- en landbouwtoepassingen waarbij een hoogwaardige boringafwerking vereist is, maar naadloze buizen niet nodig zijn.

Typische staalsoorten

·ST52 (ASTM A513 Type 5 DOM-equivalent)
·SAE 1026 (DOM-buis van koolstofstaal)
·Optioneel: 1020 of 1025, afhankelijk van mechanische vereisten

Gangbare maten (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Aangepaste metrische en imperiale maten beschikbaar op aanvraag.

Technische specificaties

·Standaard: ASTM A513, Type 5 DOM-buis, gelast (CDW)
·Staat: Koudgetrokken gezoet / SRB
·ID-tolerantie: H8 (of strakker op aanvraag)
· Oppervlakteafwerking: Ra ≤ 0,4 μm (gezoet) / Ra ≤ 0,2 μm (SRB)
·Rechtheid: ≤ 0,3 mm/m
· Rondheid: ≤ 0,03 mm

Productieproces

1. Productie van gelaste buizen – ERW uit hoogwaardig bandstaal
2. Koudtrekken over doorn (DOM) – verbetert de maatnauwkeurigheid en mechanische eigenschappen
3. Warmtebehandeling / normalisatie – verbetert de lasintegriteit
4. Honen – nauwkeurige schuurafwerking voor Ra ≤ 0,4 μm
5. Afschaven en walsen polijsten (SRB) – optionele spiegel ID-afwerking Ra ≤ 0,2 μm
6. Inspectie – Controles van afmetingen, rechtheid, ronding en oppervlakteruwheid

Belangrijkste kenmerken en voordelen

·Kosteneffectief alternatief voor naadloze buizen voor middendrukcilinders
·Hoge precisie H8-toleranties voor betrouwbare montage
· Spiegelachtige boringafwerking voor langere levensduur van afdichting en zuiger
·Verkrijgbaar in gezoete of SRB-afwerking
· Metrische en imperiale maten geleverd

Toepassingen

·Hydraulische cilinders voor bouw- en landbouwmachines
·Pneumatische cilinderlopen
·Materiaalhanterings- en hefapparatuur
·Industriële hydraulische persen
·Hydraulische systemen voor auto's en mobiele machines
