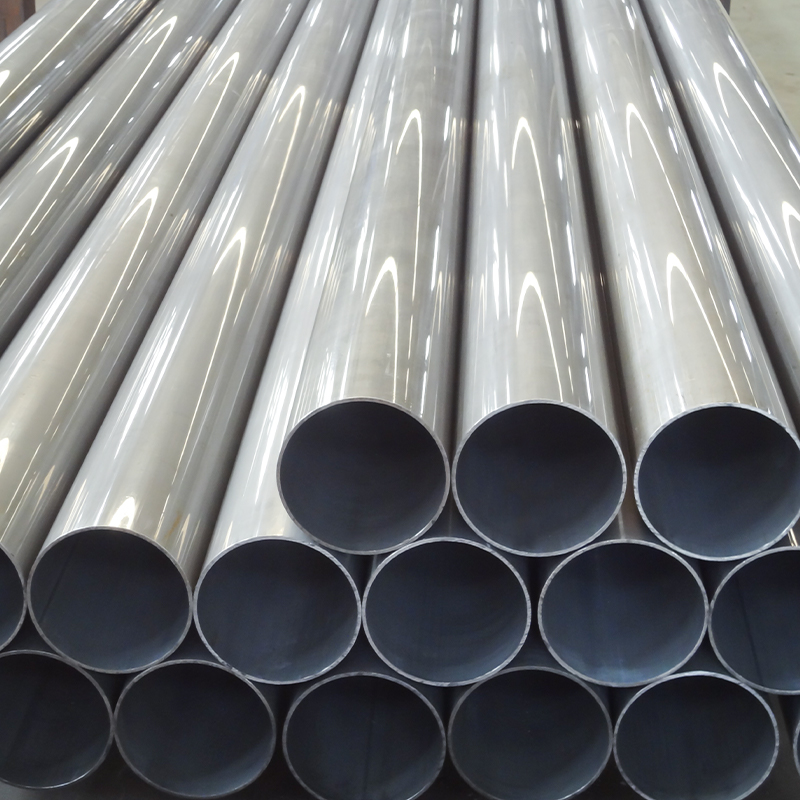

Koudgetrokken gelaste stalen buis (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Uiterst nauwkeurige CDW-stalen buizen voor hydraulische, automobiel- en industriële toepassingen
Suao Metal levert hoogwaardige koudgetrokken gelaste (CDW) stalen buizen vervaardigd volgens de normen DIN 2393a en ASTM A513, verkrijgbaar in de kwaliteiten ST37-2 en ST52-3. Onze nauwkeurig ontworpen buizen leveren superieure sterkte, nauwe toleranties en uitstekende oppervlakteafwerkingen - ideaal voor veeleisende industriële toepassingen.
Belangrijkste kenmerken en voordelen
· Koudgetrokken precisie – Verbetert de mechanische eigenschappen (hogere treksterkte, verbeterde hardheid).
· Strikte naleving – Voldoet aan de specificaties van DIN2393 (Duitsland) en ASTM A513 (VS).
· Gladde oppervlakteafwerking – Braamvrij, klaar voor bewerking, coating of lassen.
· Breed materiaalassortiment – ST37-2 (S235JR-equivalent) voor lasbaarheid en ST52-3 (S355JR-equivalent) voor toepassingen met hoge belasting.
· Aangepaste formaten – Verkrijgbaar in verschillende buitendiameters, wanddiktes en lengtes om aan uw vereisten te voldoen.
Veel voorkomende toepassingen
· Hydraulische en pneumatische systemen (cilinderbuizen, actuatorcomponenten)
· Auto-onderdelen (chassis, transmissie, brandstofleidingen)
· Machines en lagers (transportrollen, bussen, assen)
· Bouw- en constructietechniek (steigers, steunframes)
Normen en gelijkwaardige cijfers
| Standaard | Rang | Belangrijkste eigenschappen | Gelijkwaardige cijfers |
| DIN2393 | ST37-2 | Laag koolstofgehalte, goede vervormbaarheid | S235JR (EN), Q235B (GB) |
| DIN2393 | ST52-3 | Hoge sterkte, draagvermogen | S355JR (EN), Q355B (GB) |
| ASTM A513 | Type 5 (ERW) | Elektrische weerstand gelast | AISI 1018, 1026 |
Zeer nauwkeurige CDW-buizen tot 299 mm buitendiameter – aangepaste formaten beschikbaar
Compleet maatbereik
| Buitendiameter (OD) | Wanddikte | Standaard Length | Tolerantie | Rangs Available |
| 8 mm - 30 mm | 0,8 mm - 3,0 mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32 mm - 60 mm | 1,2 mm - 5,0 mm | 2m - 12m | u10 | ST37-2, ST52-3 |
| 63 mm - 120 mm | 1,5 mm - 8,0 mm | 2m - 12m | h11 | ST37-2, ST52-3 |
| 121 mm - 180 mm | 2,0 mm - 12,0 mm | 2m - 12m | h11 | ST52-3 |
| 182 mm - 299 mm | 3,0 mm - 20,0 mm | 2m - 12m | u12 | ST52-3 |
Belangrijkste opmerkingen:
· Alle buizen voldoen aan DIN 2393 Deel 1/2 en ASTM A513 Type 5
· Speciale maten verkrijgbaar met buitendiameter 300-450 mm (MOQ is van toepassing)
· Aangepaste lengtes tot 12 meter voor structurele toepassingen
· Oppervlakteruwheid: Ra ≤ 1,6μm (haalbaar met secundaire verwerking)
Geavanceerd productieproces
Materiaalvoorbereiding
· Koudgewalst staalband (DIN EN 10139)
· Chemische samenstelling geverifieerd via spectrometer
Hoogfrequent lassen
· ERW-proces op een frequentie van 400 kHz
· Lasnaad gegloeid voor uniforme microstructuur
Koudtekenproces
· Meertrapstekening met hardmetalen matrijzen
· 15-30% reductie van de doorsnede per doorgang
· Tussentijds gloeien (650-750°C) tussen verstrekkingen
Eindverwerking
· Roterend rechttrekken (rechtheid ± 0,1 mm/m)
· Ultrasoon testen (100% dekking)
· Fosfateren/oliën voor corrosiebescherming
Technische vergelijking: ST37-2 versus ST52-3
| Eigendom | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | ASTM A513-equivalent |
| Opbrengststerkte | ≥235 MPa | ≥355 MPa | Type 5 (1018) |
| Treksterkte | 340-470 MPa | 490-630 MPa | Type 5 (1026) |
| Verlenging (A₅) | ≥23% | ≥20% | - |
| Impacttest | 20°C | -20°C | - |
| Koolstofgehalte | ≤0,17% | ≤0,20% | - |
Typische toepassingen
· ST37-2: Meubelframes, transportrollen, lichte structurele componenten
· ST52-3: Hydraulische cilinders, vrachtwagenchassis, kraanarmen
· Speciaal gebruik: Pneumatische systemen (ISO 7180), veiligheidsonderdelen voor auto's
Waarom kiezen voor onze CDW-buizen?
· Dubbele certificering: Voldoet aan zowel DIN- als ASTM-normen
· Mega-inventaris: 8.000 ton in magazijnen
Speciale diensten:
1. ID/OD-slijpen (±0,01 mm precisie)
2. Verzinken (coating tot 20 μm)
3. Lasersnijden voor complexe geometrieën
