EN 10305-2 Precisiegelaste aandrijfasbuizen – E355, E235, E420, E275 (Ø60 x 3,5 mm en 50–219 mm)

Nu informeren

Overzicht

Stimuleer uw projecten met onze EN 10305-2 precisiegelaste aandrijfasbuizen in de kwaliteiten E355, E235, E420 en E275. Verkrijgbaar in maten van Ø50 tot 219 mm (1.969–8.622 inch) buitendiameter (OD) en 1 tot 5 mm (0.039–0.197 inch) wanddikte (WT), inclusief de robuuste Ø60 x 3,5 mm (2.362 x 0.138 inch), deze zeer sterke gelaste buizen leveren uitzonderlijke prestaties voor automobiel- en industriële krachtoverbrenging. Ze zijn ontworpen voor efficiënte koppeloverdracht en zorgen voor duurzaamheid in aandrijfassen van auto's, vrachtwagens en zware machines, met minimaal secundair gebruik in cilinders en rollen.

Waarom kiezen voor onze aandrijfasbuizen?

· Prestaties met hoge sterkte: De kwaliteiten E355, E235, E420 en E275 bieden vloeisterktes tot 470 N/mm², ideaal voor aandrijfasbuizen in auto's en industriële krachtoverbrengingen.
·Precisietoleranties: Nauwe toleranties (bijv. Ø60 mm/2,362 inch buitendiameter ±0,15%, 3,5 mm/0,138 inch WT ±10%) zorgen voor een naadloze integratie in aandrijfasconstructies.
·Superieure weerstand tegen vermoeidheid: Het koudgetrokken lasproces (CDW) verbetert de duurzaamheid en minimaliseert slijtage in omgevingen met een hoog koppel.
· Gladde oppervlakteafwerking: Schone, uniforme oppervlakken verminderen wrijving, waardoor de prestaties van de aandrijfas en de levensduur worden verbeterd.
· Wereldwijde standaardmaten: Gangbare formaten zoals Ø60 x 3,5 mm (2,362 x 0,138 inch) en Ø180 x 3 mm (7,087 x 0,118 inch), binnen Ø50–219 mm, voldoen aan de behoeften van de automobiel- en industriële sector.
· Kosteneffectieve betrouwbaarheid: Hoogwaardig koolstofstaal levert topprestaties tegen concurrerende kosten.

Productieproces

Onze EN 10305-2 nauwkeurig gelaste aandrijfasbuizen zijn gemaakt voor uitmuntendheid:

1. Koudgetrokken gelast (CDW): Stalen strips worden gelast en koudgetrokken om nauwkeurige afmetingen te bereiken (bijvoorbeeld Ø60 x 3,5 mm/2,362 x 0,138 inch), waardoor de sterkte en oppervlaktekwaliteit van nauwkeurig gelaste buizen worden verbeterd.
2. Warmtebehandeling: Normaliserende (N) of koudgetrokken (C, LC) omstandigheden optimaliseren de mechanische eigenschappen voor koppeloverdracht.
3. Oppervlakteafwerking: Gladde, schone oppervlakken, vaak geolied of gefosfateerd, zorgen voor corrosiebestendigheid en montagegemak.
4. Kwaliteitstesten: Dimensionale controles, trekproeven en niet-destructieve testen (bijvoorbeeld wervelstroom) garanderen naleving van de EN 10305-2-normen.
Dit proces levert gelaste buizen met hoge sterkte op, geoptimaliseerd voor aandrijfastoepassingen.

Materiaalkwaliteiten

Onze aandrijfasbuizen zijn verkrijgbaar in de kwaliteiten E355, E235, E420 en E275, elk op maat gemaakt voor krachtoverbrenging:

Vergelijking van chemische samenstelling (max. % tenzij gespecificeerd)

Rang	Koolstof (C)	Silicium (Si)	Mangaan (Mn)	Fosfor (P)	Zwavel (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16–0,22	0.50	1.70	0.025	0.020

Opmerking: E420 kan legeringselementen bevatten (bijv. Nb, V, Ti) tot in totaal 0,12%.

Vergelijking van mechanische eigenschappen (koudgetrokken, C)

Rang	Vloeisterkte (N/mm², min)	Treksterkte (N/mm²)	Verlenging (%, min)
E235	235	340–480	25
E275	275	410–550	23
E355	355	490–630	22
E420	420	520–670	19

Opmerking: Eigenschappen zijn voor koudgetrokken (C) toestand, ideaal voor aandrijfassen. Andere omstandigheden (bijvoorbeeld N, LC) variëren in sterkte of ductiliteit.

Leveringsvoorwaarden

· Koudgetrokken ( C): Maximale sterkte en precisie, ideaal voor aandrijfasbuizen voor auto's (bijv. Ø60 x 3,5 mm).
· Koudgetrokken en spanningsverlicht (LC): Verbeterde vervormbaarheid voor aandrijfascomponenten die verdere verwerking vereisen.
·Genormaliseerd (N): Warmtebehandeld voor uniforme eigenschappen, geschikt voor standaard aandrijfassen.
·Zoals-gelast (W): Kosteneffectieve optie voor minder veeleisende aandrijfassen.

Graadbeschrijvingen

·E235: Koolstofarm staal met uitstekende lasbaarheid, ideaal voor kosteneffectieve aandrijfassen in lichte voertuigen.
·E275: Evenwichtige sterkte en vervormbaarheid, perfect voor middelzware aandrijfassen in automobieltoepassingen.
·E355 : Hogere sterkte voor veeleisende aandrijfassen in auto's en vrachtwagens, en biedt superieure weerstand tegen vermoeidheid.
·E420: Hoogwaardig staal met verbeterde taaiheid, ideaal voor zware aandrijfassen in industriële machines.

Specificaties

Standaard: EN 10305-2 (koudgetrokken gelaste precisiestalen buizen)

Maatbereik:

·Buitendiameter (OD): Ø50–219 mm (1,969–8,622 inch)
·Wanddikte (WT): 1–5 mm (0,039–0,197 inch)
·Lengte: willekeurig (1.000–12.000 mm / 3,3–40 ft) of op maat gesneden
Gangbare maten voor aandrijfassen (OD x WT, metrisch):

· Ø60 x 3,5 mm (2,362 x 0,138 inch, middelzware aandrijfassen voor auto's)
· Ø76 x 3 mm (2,992 x 0,118 inch, aandrijfassen voor auto's en licht-industriële toepassingen)
· Ø89 x 4 mm (3,504 x 0,157 inch, aandrijfassen voor zware voertuigen)
· Ø114 x 4,5 mm (4,488 x 0,177 inch, aandrijfassen van industriële machines)
· Ø168 x 5 mm (6,614 x 0,197 inch, industriële toepassingen met hoog koppel)
· Ø180 x 3 mm (7,087 x 0,118 inch, aandrijfassen voor zware industriële en commerciële voertuigen)
Toleranties (volgens EN 10305-2):

·OD (≤80 mm): ±0,15%; (>80–219 mm): ±0,20%
·WT: ±10%
·Lengte: ±3 mm voor snijlengtes
· Leveringsvoorwaarden: koudgetrokken (C), koudgetrokken en spanningsverlicht (LC), genormaliseerd (N), zoals gelast (W)
·Oppervlaktecondities: Glad, schoon of gecoat (geolied/gefosfateerd) voor corrosiebestendigheid en montagegemak.

Toepassingen

Onze EN 10305-2 E355, E235, E420 en E275 precisiebuizen (bijv. Ø60 x 3,5 mm/2,362 x 0,138 inch) zijn ontworpen voor:

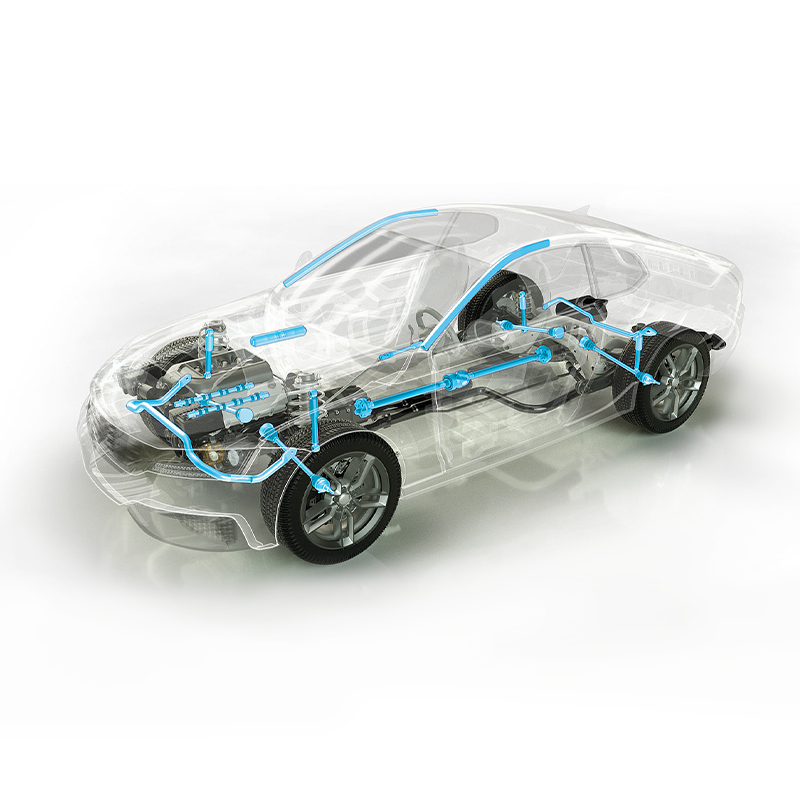

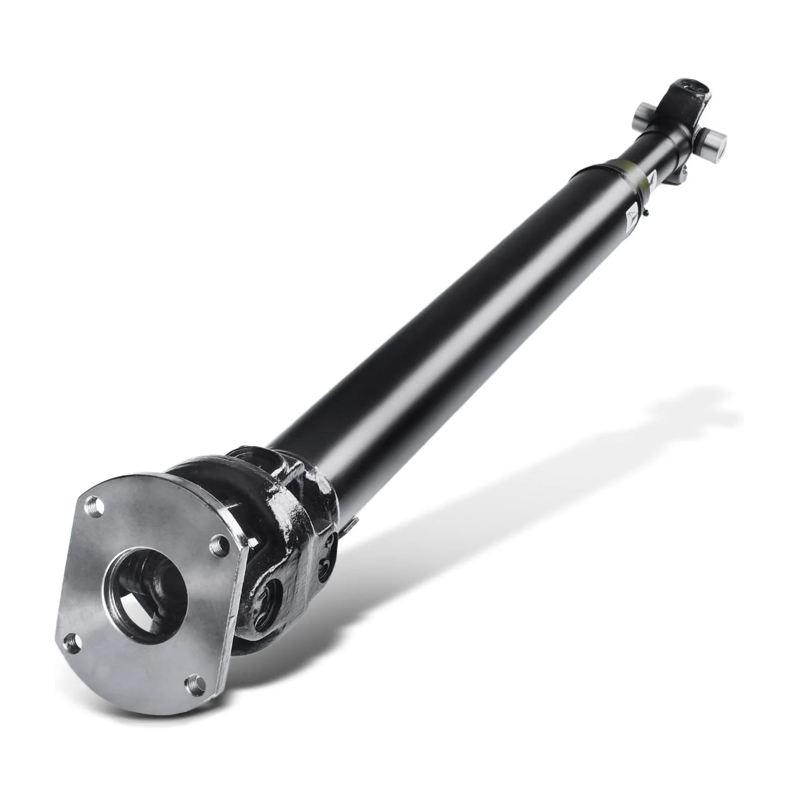

Aandrijfassen: Hoogwaardige buizen voor automotive (auto's, vrachtwagens met Ø60 x 3,5 mm, Ø89 x 4 mm) en industriële (machines met Ø114 x 4,5 mm, Ø180 x 3 mm) aandrijfassen. De kwaliteiten E355 en E420 zorgen voor een robuuste koppeloverdracht voor precisiebuizen voor OEM's in de auto-industrie; E235 en E275 zijn geschikt voor lichtere toepassingen.
Secundaire toepassingen (beperkt gebruik):

·Hydraulische/pneumatische cilinders (E355, E420 voor hogedruk; E235, E275 voor standaard).
·Transportrollen (E235, E275 voor standaard; E355 voor zwaar gebruik).
·Auto-onderdelen (E355, E420).

Kwaliteitsborging

Alle E355-, E235-, E420- en E275-buizen voldoen aan de EN 10305-2-normen. Testcertificaten volgens DIN EN 10204 3.1 verifiëren de chemische samenstelling, mechanische eigenschappen en maatnauwkeurigheid. Wervelstroomtests, afvlakkingstests en oppervlakte-inspecties garanderen topprestaties voor industriële krachtoverbrengingsbuizen.

Breng uw projecten vooruit

·Op maat gemaakt voor aandrijfassen: Gangbare maten zoals Ø60 x 3,5 mm (2,362 x 0,138 inch) en Ø180 x 3 mm (7,087 x 0,118 inch), met koudgetrokken omstandigheden, optimaliseren de prestaties voor krachtoverbrenging.
· Naleving van wereldwijde normen: EN 10305-2 garandeert betrouwbaarheid en kwaliteit voor wereldwijde markten.
·Flexibel aanbod: Standaardmaten op voorraad en aanpasbare opties voor uw aandrijfasbehoeften.
· Deskundige begeleiding: Ons team helpt u bij het selecteren van de perfecte kwaliteit en maat voor maximale efficiëntie.

Bestel nu om de prestaties van uw aandrijfas te verbeteren met EN 10305-2 precisiegelaste buizen. Vraag een offerte aan via hongli-jy@126.com of bezoek hltube.com om ons volledige assortiment precisiebuizen te ontdekken!
