Buis voor auto-onderdelen: typen, kwaliteiten en selectiegids

1. Waarom de keuze van buizen belangrijk is bij auto-onderdelen

Een enkele spanningsbreuk in een aandrijfasbuis kan catastrofale storingen op de snelweg veroorzaken. De stalen buis in een schokdemper, ophangarm of chassisrail is niet zomaar een hol stuk metaal; het is een structureel element waarbij een verkeerde keuze van de kwaliteit de levensduur van de componenten met 50% of meer kan verkorten. Materiaalkeuzefouten dragen bij aan bijna 15% van de chassisgerelateerde vermoeidheidsfouten , volgens foutanalysegegevens uit tier-1-kwaliteitsbeoordelingen. Wanneer u een buis specificeert voor auto-onderdelen, houdt u de balans tussen treksterkte, lasbaarheid, corrosieweerstand en kosten in een omgeving waar toleranties worden gemeten in microns en de levensduur wordt gemeten in honderdduizenden kilometers.

Dat evenwicht wordt nog nauwer op moderne voertuigplatforms. Elektrificatie voegt accumassa toe, waardoor de torsiebelastingen op de ophanging en chassisbuizen toenemen. Lichtgewichtdoelen vereisen dunnere wanden met dezelfde – of hogere – vermoeidheidsweerstand. Traditionele vuistregelselecties werken niet meer. Een ERW-buis voor algemeen gebruik die goed presteert in een sedan met stalen carrosserie kan voortijdig defect raken in een EV-crossover omdat het laadspectrum is verschoven. Als u de interactie begrijpt tussen het productieproces, de materiaalkwaliteit en de oppervlakteafwerking, onderscheidt een betrouwbare buis met lange levensduur zich van faalstatistieken in het veld.

Dit artikel gaat verder dan generieke catalogusbeschrijvingen. We vergelijken naadloze, DOM-, ERW- en precisie-koudgetrokken buizen naast elkaar en verbinden vervolgens elk type met echte subsystemen voor de automobielsector: aandrijflijn, ophanging, remmen en interieurstructuren. U vindt er ook kwantitatieve gegevens over de effecten van oppervlakteruwheid, een selectietabel voor materiaalkwaliteit en een herhaalbaar besluitvormingskader dat rekening houdt met certificeringsvereisten en de economie van batchgroottes.

2. Soorten buizen die in de automobielsector worden gebruikt: naadloos, DOM, ERW en precisie koudgetrokken

Vier families van buizenproductie domineren toepassingen in de automobielsector. De verschillen liggen in de manier waarop de buiswand wordt gevormd en welke nabewerkingsstappen worden toegepast – en die verschillen bepalen direct de mechanische uniformiteit, lasintegriteit en maatnauwkeurigheid.

Voor aandrijflijncomponenten overbruggen DOM-buizen de kloof tussen kosten en prestaties. EEN koudgetrokken gelaste buis voor aandrijfastoepassingen heeft doorgaans een wanddiktetolerantie van ±0,1 mm, wat een directe invloed heeft op de resterende onbalans; elke 0,1 mm excentriciteit kan de dynamische onbalans met 15–20 g·cm vergroten in een schacht van 1,5 meter. Dat is de reden waarom OEM's voor aandrijfassen DOM in plaats van gewone ERW specificeren, zelfs als de grondstofkosten 20-30% hoger zijn.

Precisie stalen buizen voor transmissieassen, fabrikant van aandrijfasbuizen

Suao biedt precisie stalen buizen voor aandrijfassen, zoals China aandrijfasbuisfabrikanten en fabrieken, op maat gemaakte precisie stalen buizen voor transmissieassen.

Bekijk Product →

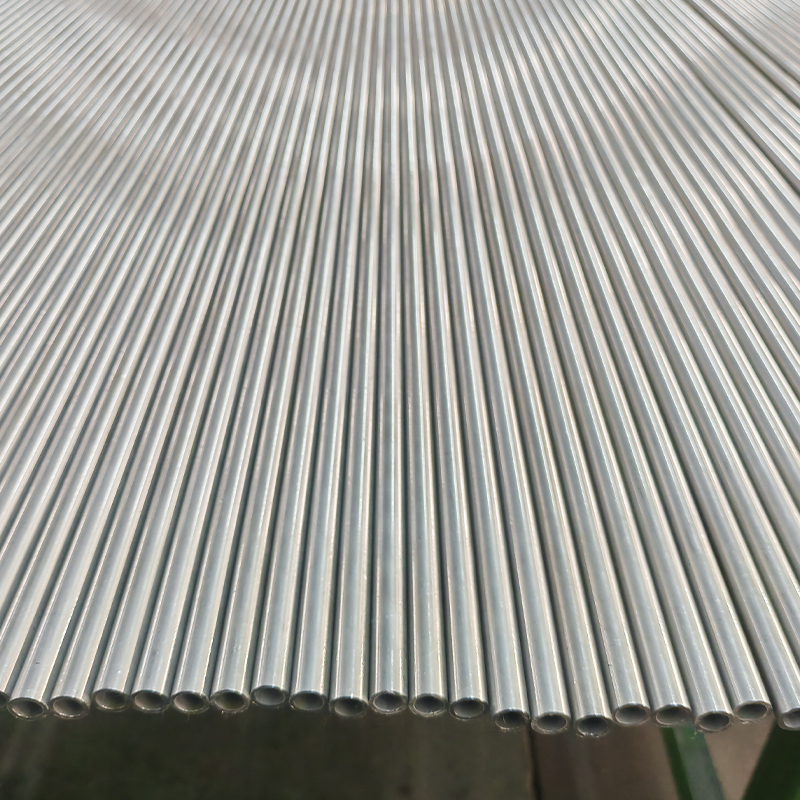

Naadloze buizen domineren in hydraulische en veiligheidskritische circuits. Door de afwezigheid van een laslijn wordt de zwakste schakel in hoge-cyclische drukvermoeidheid verwijderd. Naadloos betekent echter niet automatisch beter; veel moderne DOM-soorten bereiken een vergelijkbare barststerkte wanneer de gelaste zone op de juiste manier met warmte wordt behandeld en getrokken. Nauwkeurige koudgetrokken buizen, vaak geleverd met een ultragladde binnendiameter (Ra 0,4 µm of beter), zijn de standaardkeuze voor schokdempers met één buis en hydraulische patrooncilinders waarbij de levensduur van de afdichting belangrijker is dan de sterkte van de ring.

3. Vergelijking van materiaalkwaliteiten: 1026, 4130, E355, 27SiMn en meer

De staalchemie bepaalt de basis, maar de feitelijke mechanische eigenschappen zijn ook afhankelijk van warmtebehandeling. Dezelfde E355-kwaliteit kan een rekgrens van 150 MPa vertonen, afhankelijk van het feit of het gewalst, genormaliseerd of koudvervormd wordt geleverd. De onderstaande tabel vermeldt de meest voorkomende buiskwaliteiten voor auto's met representatieve eigenschappen in de leveringscondities die de meeste leveranciers aanbieden voor machinaal bewerkte of gevormde componenten.

1026 DOM-buizen leveren de beste verhouding tussen vermoeidheid en levensduur voor roterende aandrijfassen , terwijl de 4130 gereserveerd is voor gewichtsgevoelige prestatieplatforms waar warmtebehandeling na het lassen al deel uitmaakt van het productieplan. E355 en ST52 domineren de Europese ophangingsontwerpen omdat ze voorspelbaar lassen en met nauwe toleranties kunnen worden getrokken zonder overmatige terugvering. De 27SiMn-kwaliteit met hoge sterkte komt vooral voor in zware mobiele machines en bedrijfsvoertuigen, waar de geharde toestand een vloeigrens van meer dan 800 MPa oplevert, maar vereist een zorgvuldige controle van de lasprocedure om verzachting van de door hitte beïnvloede zone te voorkomen.

4. Oppervlaktebehandeling en de impact ervan op de buisprestaties

Oppervlaktebehandeling is geen cosmetische keuze. Op een schokdemperbuis kan het verschil tussen een zinkfosfaatcoating en een kataforetische e-coat 480 uur bestand zijn tegen zoutsproeien versus meer dan 1.000 uur. Binnenin de buis is de oppervlakteruwheid rechtstreeks van invloed op de slijtage van de afdichtingen: tijdens duurtests is aangetoond dat het verminderen van de binnenoppervlakruwheid (Ra) van 1,6 µm naar 0,4 µm verlengt de levensduur van de hydraulische afdichting met een factor twee of meer .

Voor monotube-schokdempertoepassingen is de beste praktijk het gebruik van een schokdempercilinderbuis met gecontroleerde binnenruwheid — typisch Ra 0,4 µm max — gecombineerd met een kataforetische e-coat op het buitenoppervlak. De e-coat biedt weerstand tegen steenslag die veel beter is dan die van poedercoating, terwijl de gladde binnendiameter de wrijving van de zuigerafdichting laag en consistent houdt gedurende de levensduur van het product. Op gebieden waar het esthetische uiterlijk van belang is, zoals zichtbare schroefsetbehuizingen, blijft hardverchromen de maatstaf, maar het voegt ruwweg 25-35% toe aan de buiskosten vergeleken met een hoogwaardige e-coat.

Hydraulische schokdemperbuis - EN 10305-2 E235 N, koudgetrokken gelaste precisie stalen buis Ø40 x 2 mm, leveranciers - Jiangsu

Suao is China leverancier van hydraulische schokdemperbuis – EN 10305-2 E235 N, koudgetrokken gelaste precisie stalen buis Ø40 x 2 mm, op maat gemaakte hydraulische schokdemperbuis – EN 10305-2 E235 N, koudgetrokken wel

Bekijk Product →

5. Hoe u de juiste buis kiest voor uw automobieltoepassing

Een gestructureerde beslissingsstroom elimineert giswerk. De volgende reeks van vijf stappen is verfijnd op basis van tientallen goedkeuringen van productieonderdelen en kwalificatieprogramma's voor leveranciers.

1. Definieer de primaire functie. Transporteert de buis vloeistof (hydraulische cilinder), brengt hij koppel over (aandrijfas), absorbeert hij botsenergie (crashbox) of fungeert hij als structureel afstandsstuk? De functie bepaalt de belangrijkste faalmodus – vermoeiing, knikken, barsten of slijtage – en daarmee de bepalende materiaaleigenschap.
2. Identificeer het dominante belastingsgeval. Een stuurkolombuis ondervindt torsiespanning en af ​​en toe axiale compressie. Een draagarmbuis ondergaat multiaxiale buiging met aanzienlijke omgekeerde belasting. Zorg ervoor dat de duurzaamheidslimiet van de staalsoort (of de vermoeiingssterkte bij 107 cycli) overeenkomt met het spanningsspectrum, en pas een minimale veiligheidsfactor van 1,5 toe op de vloei voor prototypeconstructies.
3. Selecteer het productieproces. Als het ontwerp een lasvrij hogedrukcircuit vereist, kies dan voor een naadloze buis. Als u een kostenoplossing uit het middensegment nodig heeft met goede concentriciteits- en vermoeiingsprestaties, een geslepen ID-buis voor hydraulische cilinders gemaakt van DOM of koudgetrokken gelast materiaal is vaak de beste keuze. Voor niet-kritieke beugels met gelakte afwerking is ERW voldoende.

Gezoete en SRB-buis - EN 10305-1 E355 H8 Ra0.4, spiegel-ID-afwerking voor hydraulische cilindervaten, leveranciers - Jiangsu Suao M

Suao is China leverancier van gezoete en SRB-buis – EN 10305-1 E355 H8 Ra0.4, spiegel-ID-afwerking voor hydraulische cilindercilinders, op maat gemaakte gezoete en SRB-buis – EN 10305-1 E355 H8 Ra0.4, spiegel-ID-afwerking voor Hydrau

Bekijk Product →

1. Definieer toleranties en oppervlakteafwerking. Specificeer de ID-tolerantie H8–H9 voor de passingen van de zuiger- en stanggeleider. Vereist Ra 0,8 µm of beter voor dynamische afdichtingen, Ra 0,4 µm waar olieafdichting bij lage slagsnelheden van cruciaal belang is. Voor aandrijfassen voorkomt de concentriciteit (TIR) ​​van minder dan 0,3% van de buitendiameter boetes voor onbalans.
2. Breng kosten, volume en doorlooptijd in kaart. Een naadloos getrokken buis kan 40% meer kosten dan een DOM-equivalent. Als uw jaarlijkse volume minder dan 2.000 eenheden bedraagt, kan die premie acceptabel zijn om afschrijving van het gereedschap te voorkomen. Voor volumes boven de 20.000 eenheden domineren de materiaalkosten, en een goed ontworpen lasoplossing wint meestal.

Deze volgorde voorkomt de meest voorkomende fout: het gesprek beginnen met een materieel cijfer voordat de spanningstoestand van het onderdeel wordt begrepen. Begin altijd met functie en belastingen, en laat de gegevens u vervolgens in de richting van het juiste buistype duwen.

6. Overwegingen inzake kosten en doorlooptijd: aangepaste versus standaard slangen

De totale kosten van een buis in een in productie genomen auto-onderdeel bedragen zelden de prijs per meter. Het snijden, het afwerken van de eindafwerking en de kosten van het afkeuren van een batch omdat de leveringsconditie verkeerd was, wegen vaak zwaarder dan de grondstofkosten. In de onderstaande tabel worden standaard standaardbuizen vergeleken met op maat gemaakte buizen die overeenkomen met een specifieke buitendiameter/binnendiameter/wandcombinatie en oppervlaktespecificatie.

Bij prototyping in kleine volumes is flexibiliteit belangrijker dan de eenheidsprijs. Verschillende gespecialiseerde fabrieken accepteren bestellingen van slechts 200 tot 300 kg voor koudgetrokken precisiebuizen, waardoor Tier 2-leveranciers een haalbaar pad hebben om een ​​ontwerp te valideren voordat ze zich toeleggen op gereedschappen in grote volumes. In deze gevallen is de aanlooptijd marginaal (misschien een week extra), terwijl het technische voordeel van testen met productiegerichte oppervlakteafwerking en tolerantie enorm is.

7. Certificeringen en kwaliteitsnormen voor autobuizen

Zonder de juiste certificeringen laat geen enkel OEM-inkoopportaal een buizenleverancier binnen. De basislijn voor productieonderdelen is IATF 16949, waarin naast ISO 9001 ook autospecifieke eisen worden toegevoegd. Een leverancier die alleen ISO 9001 hanteert, is mogelijk nog steeds acceptabel voor aftermarket- of serviceonderdelen, maar niet voor directe OEM-tier-1-levering.

• IATF16949:2016 — Verplicht bij serieproductie. Vereist gedocumenteerde controleplannen, MSA-onderzoeken en jaarlijkse lay-outinspecties. Leveranciers die dit niet hebben, worden automatisch gediskwalificeerd voor de meeste offerteaanvragen.
• ISO9001:2015 — Het minimale toegangspunt voor kwaliteitsmanagement. Geschikt voor prototypepartijen en niet-kritieke aftermarket-onderdelen.
• Materiaaltestrapporten volgens EN 10204 Type 3.1 — Vereist voor elke zending drukdragende chassisbuizen. Een Type 2.1-verklaring is onvoldoende voor alles wat in een hydraulisch circuit terechtkomt.
• PPAP-niveau 3 — Het standaardgoedkeuringspakket voor productieonderdelen dat door de meeste fabrikanten van personenvoertuigen wordt vereist. Inclusief maatresultaten, materiaalcertificaten, capaciteitsstudies (Ppk/Cpk) en goedkeuring van het uiterlijk.
• REACH- en RoHS-naleving — Toepasbaar voor oppervlaktebehandelingen (chroom VI-vrije passivatie) en voor componenten die op de Europese vervangingsmarkt worden verkocht.

Het verliezen van een certificering (of het niet onderhouden van een conform proces) is geen papierwerk. Het stopt zendingen en kan leiden tot een inperkingsactie die de hele toeleveringsketen voor dat onderdeelnummer bevriest. Het selecteren van een buizenleverancier met een live IATF 16949-certificaat en een staat van dienst op het gebied van tijdige PPAP-indieningen is een risicobeperkend besluit en geen aanbestedingsformaliteit.

8. Conclusie en volgende stappen

Elke beslissing over buizen voor de automobielindustrie bevindt zich op het snijvlak van materiaalwetenschap, procescapaciteiten en wiskunde in de toeleveringsketen. De juiste keuze is nooit één kwaliteit of proces; het is een combinatie die de vereiste levensduur tegen vermoeiing, maatconsistentie en corrosieweerstand levert binnen een haalbare totale kosten. Naadloze buizen bieden maximale integriteit voor veiligheidskritieke circuits. DOM-buizen bieden de beste balans voor roterende en structurele onderdelen. ERW blijft het werkpaard voor gevormde, niet-gespannen toepassingen.

De meest succesvolle engineeringteams vragen niet alleen een offerte aan voor ‘buizen voor auto-onderdelen’. Ze komen aan tafel met een duidelijk belastinggeval, een beoogde oppervlakteafwerking en inzicht in het certificeringstraject dat hun programma vereist. Als u een nieuw ontwerp evalueert of een bestaand onderdeel opnieuw aanschaft, begin dan met het bovenstaande selectiekader in vijf stappen. Vraag dan een pakket met technische gegevens aan, inclusief volledige testcertificaten, monsterspoelen voor laskwalificatie en PPAP-ready capaciteitsgegevens – het soort stof dat een betrouwbare toeleveringsketen onderscheidt van een vragenlijst voor leveranciers.
