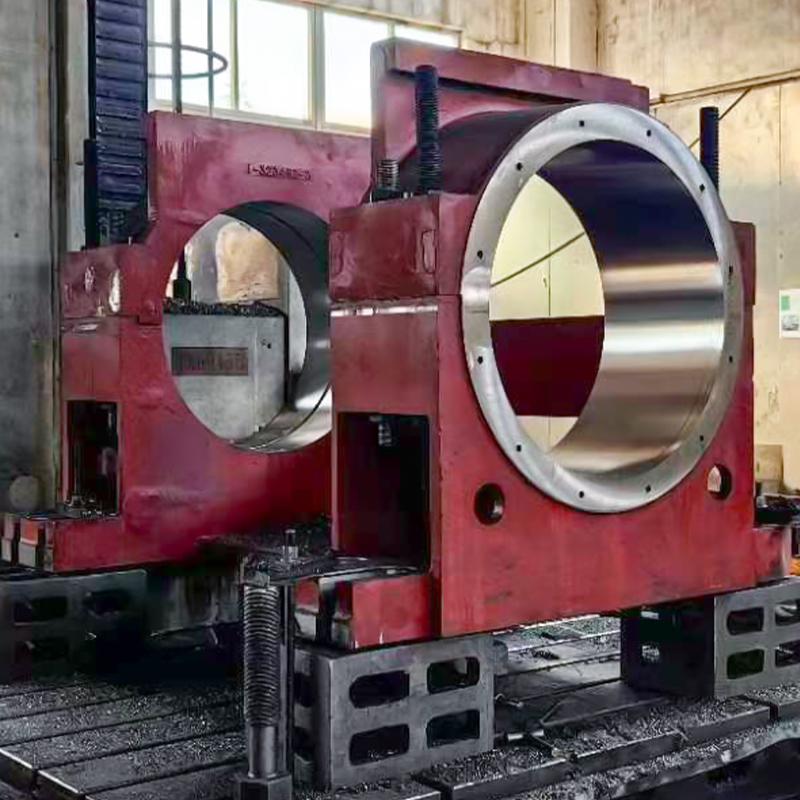

Onze hoogwaardige gietstalen lagerhuizen zijn ontworpen voor extreme belastingen en precisieprestaties in veeleisende industriële toepassingen. Deze behuizingen zijn gemaakt van ASTM A216 WCB-gietstaal en optioneel andere hoogwaardige kwaliteiten en garanderen een hoge duurzaamheid, betrouwbaarheid en nauwkeurigheid. Verkrijgbaar in boormaten van Ø50 mm tot Ø1500 mm (1.969-59.055 in), buitendiameters van 100 mm tot 2000 mm en breedtes van 50 mm tot 500 mm, inclusief de heavy-duty standaard Ø500 mm boring × 700 mm OD x 200 mm breedte (19,685 x 27,559 x 7,874 inch). Ideaal voor mijnbouw, windturbines, pompen, transportbanden en grootschalige industriële machines.
Belangrijkste kenmerken
· Op zwaar werk berekende sterkte: ASTM A216 WCB (opbrengst ~250 N/mm²) ondersteunt extreme belastingen.
·Precisiebewerking: Boringtoleranties ±0,05 mm zorgen voor een perfecte lagerpassing.
· Corrosiebestendigheid: Optioneel schilderen, verzinken of oliecoaten.
·Groot formaatbereik: Boringmaten tot Ø1500mm (59.055 in) voor massieve lagers.
·Duurzaam ontwerp: Constructie van gegoten staal voor langdurige betrouwbaarheid.
·Aanpasbare opties: Op maat gemaakte afmetingen en afwerkingen voor specifieke toepassingen.
Gemeenschappelijke staalsoorten
| Staalkwaliteit | Typ | Vloeisterkte (N/mm²) | Treksterkte (N/mm²) | Verlenging (%) | Belangrijkste toepassingen | Opmerkingen |
| ASTM A216 WCB | Gegoten koolstofstaal | ~250 | 485-655 | 22 | Standaard en zware industriële machines, mijnbouw, windturbines | Meest gebruikte; uitstekende bewerkbaarheid |
| ASTM A487 4Q | Uit gegoten staal met hoge sterkte | ~485 | 655-895 | 15–20 | Extreem zware toepassingen, grote apparatuur | Superieure sterkte voor zeer hoge belastingen |
| ASTM A217 WC9 | Cr-Mo-gelegeerd staal | ~275 | 485-655 | 18 | Toepassingen bij hoge temperaturen, turbines, zware machines | Uitstekende thermische stabiliteit |
| AISI 304 (EN 1.4301) | Roestvrij staal | ~205 | 515-690 | 40 | Corrosiebestendige omgevingen, voedsel, marine | Ideaal voor natte of chemisch agressieve omgevingen |
| ASTM A36 | Structureel koolstofstaal | ~250 | 400–550 | 20 | Standaardmachines, kleinere industriële toepassingen | Kosteneffectieve optie voor lichtere ladingen |
Typische maten en afmetingen
| Boringdiameter (ID) | Buitendiameter (OD) | Breedte | Opmerkingen |
| Ø50 mm | 120 mm | 50 mm | Kleine machines |
| Ø200mm | 400 mm | 120 mm | Middelgrote machines |
| Ø500mm | 700 mm | 200 mm | Zwaar industrieel |
| Ø1000mm | 1400 mm | 350 mm | Grote uitrusting |
| Ø1500 mm | 2000 mm | 500 mm | Toepassingen voor extreem gebruik |
Laadvermogen: Tot 50.000 kg (110.231 lb) dynamisch, afhankelijk van het lagertype.
Toleranties: Boring ±0,05 mm voor Ø50–500 mm; ±0,1 mm voor >500–1500 mm. buitendiameter/breedte ±0,5 mm voor Ø50–500 mm; ±1 mm voor >500–1500 mm. Oppervlakteafwerking Ra ≤ 1,6 µm.
Productieproces
1. Gieten: Zand- of gietgietwerk vormt robuuste behuizingen.
2. Precisiebewerking: CNC-bewerking bereikt een boring van ± 0,05 mm en een strakke maatnauwkeurigheid.
3. Warmtebehandeling: Genormaliseerd of gegloeid om de sterkte en taaiheid te verbeteren.
4. Oppervlakteafwerking: Geverfd, gegalvaniseerd of geolied voor corrosiebestendigheid.

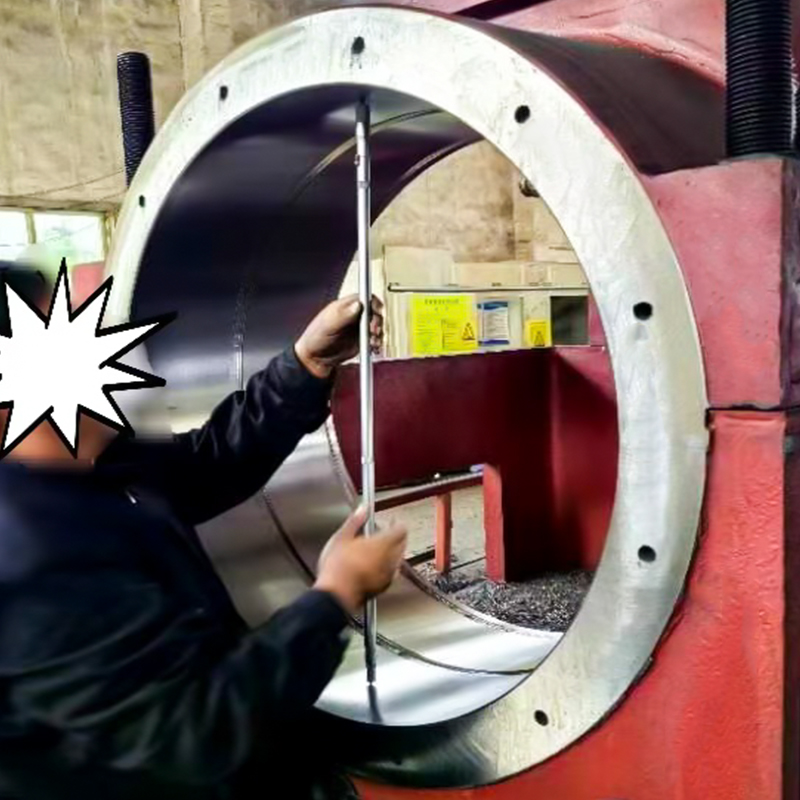

5. Kwaliteitstesten: Maatvoeringscontroles, hardheidstesten en ultrasone inspecties.
Toepassingen
·Mijnbouw: Transportsystemen, brekers en materiaalbehandeling (WCB, A487 4Q).
·Windturbines: Hoofdas- en versnellingsbakbehuizingen (WCB, WC9).
·Zware machines: Pompen, turbines en industriële apparatuur (WCB, boring Ø500 mm).
· Corrosieve omgevingen: Voedselverwerking of maritieme toepassingen (AISI 304).
· Standaardtoepassingen: Kleinere machines en auto's (A36).
· Secundaire toepassingen: Structurele bevestigingen in grote apparatuur, corrosiebestendige fittingen en ander aangepast gebruik.
Voordelen
· Verbeterde levensduur van de lagers met nauwkeurige pasvorm.
· Minder trillingen en mechanisch geluid.
·Hoge draagkracht en slagvastheid.
· Opties voor corrosiebestendigheid in ruwe omgevingen.
Levering en kwaliteitsborging
·Leveringsvoorwaarden: Genormaliseerd of gegloeid.
·Oppervlaktecondities: Geverfd, gegalvaniseerd of geolied.
· Naleving: ASTM A216, A487, A217, A36 en AISI-normen.
·Certificaten: DIN EN 10204 3.1 voor chemische samenstelling, mechanische eigenschappen en maatnauwkeurigheid.
