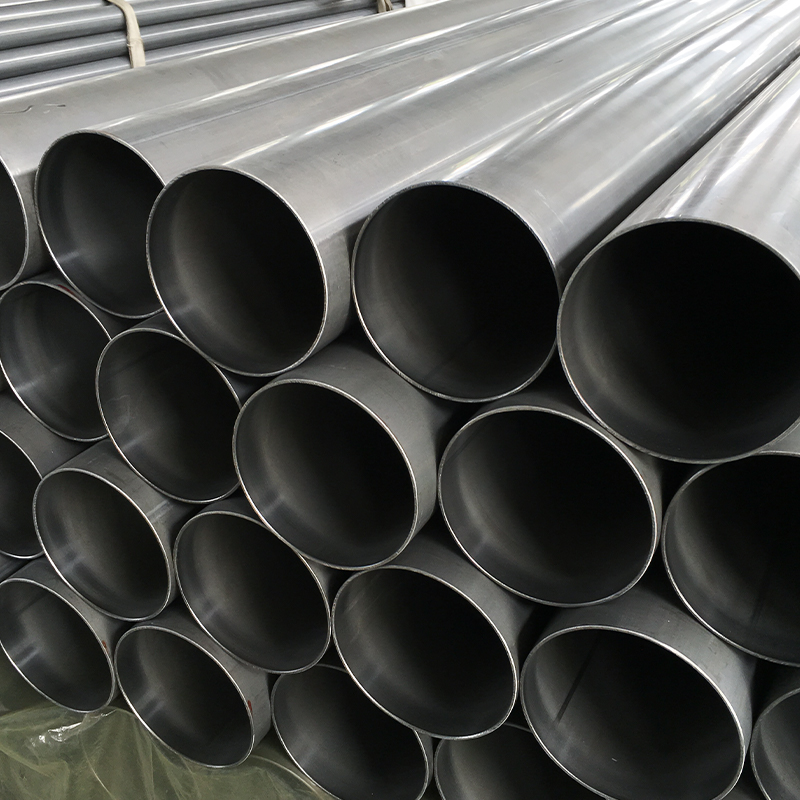

Koudgetrokken gelaste buis met grote diameter en dunne wand – Ø100×1 mmPrecisie dunwandige buizen voor lichtgewicht structurele toepassingenProductspecificaties
Koudgetrokken gelaste buis met grote diameter en dunne wand – Ø100×1 mmPrecisie dunwandige buizen voor lichtgewicht structurele toepassingenProductspecificaties
| Parameter | Specificatie | Tolerantie |
| Buitendiameter (OD) | 100 mm (± 0,15 mm) | DIN 2393 h9 |
| Wanddikte | 1,0 mm (± 0,05 mm) | DIN 2393 ±5% |
| Lengte | 1-7m (op maat tot 12m) | Rechtheid ≤0,5 mm/m |
| Materiaalkwaliteit | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Oppervlakteafwerking | Glad (Ra ≤1,2 μm) | Optioneel gepolijst |
Uitgebreid maatbereik en specificaties
| Buitendiameter (mm) | Wanddikte (mm) | Standaard lengte | Tolerantie | MOQ |
| 50-80 | 0,8-1,5 | 2-7m | ±0,10 mm | 200 kg |
| 82-120 | 1,0-2,0 | 2-7m | ±0,15 mm | 150 kg |
| 121-180 | 1,2-3,0 | 2-7m | ±0,20 mm | 100 kg |
| 182-250 | 1,5-4,0 | 2-6m | ±0,25 mm | 50 kg |
| 251-299 | 2,0-5,0 | 2-6m | ±0,30 mm | 30 kg |
Belangrijkste opmerkingen:
· Alle maten verkrijgbaar in ST37-2, ST52-3, E355
· Aangepaste lengtes tot 12 m (rechtheid ≤1 mm/m)
· Speciale toleranties beschikbaar (±0,05 mm wand, ±0,03 mm buitendiameter)
Concurrentievoordeel
| Parameter | Onze buis | Industriestandaard | Naadloze buis |
| OD-tolerantie | ±0,1 mm | ±0,30 mm | ±0,50 mm |
| Wandvariatie | ±2% | ±10% | ±8% |
| Doorlooptijd | 2-3 weken | 4-6 weken | 6-8 weken |
Belangrijkste voordelen
· 40% gewichtsreductie ten opzichte van standaard muurbuizen
· Klaar om te lassen – Schoon, oxidevrij oppervlak (Sa 2,5)
· Traceerbaarheid van batches – Volledige EN 10204 3.1-certificering
Verpakkingsoplossingen
| Typ | Capaciteit | Speciale kenmerken |
| VMI-rekken | 200 buizen | RFID-tracking, JIT-levering |
| Anti-verbrijzelingsboxen | 50 buizen | Vocht gecontroleerd |
| Eco-pakketten | 100 buizen | Recyclebare PET-banden |
Productieproces
1. Materiaalkeuze
·Koudgewalst bandstaal (EN 10139) met gecontroleerde chemie
· Ultrasoon gereinigd oppervlak (Sa 2,5 standaard)
2. Precisielassen
·Hoogfrequent inductielassen (400 kHz)
·In-line naadgloeien voor een uniforme korrelstructuur
3. Koudtrekken
·3-staps tekenproces met 18% reductie
·Speciale doornsteun voor dunwandige integriteit
4. Kwaliteitscontrole
·100% wervelstroomtest (EN 10246-1)
·Lasermicrometermeting (±0,02 mm)
·Hydrostatisch testen (optioneel, tot 150bar)
Technische vergelijking
| Functie | Onze Ø100×1mm buis | Standaard CDW-buis |
| Wandconsistentie | ±0,03 mm | ±0,10 mm |
| Ovaliteit | ≤0,1% buitendiameter | ≤0,3% buitendiameter |
| Opbrengststerkte | 20% hoger | Standaard |
| Oppervlakteruwheid | Ra 0,8-1,2 μm | Ra 1,5-2,5 μm |
Belangrijkste voordelen
· Gewichtsbesparing: 30% lichter dan conventionele buizen
· Precisie pasvorm: Ideaal voor telescopische montages
· Kosteneffectief: 15-20% goedkoper dan naadloze alternatieven
· Klaar voor gebruik: Geen secundaire bewerking vereist
Typische toepassingen
· Lucht- en ruimtevaartcomponenten (niet-kritieke structuren)
· Frames voor medische apparatuur
· Montagesystemen voor zonnepanelen
· Tentoonstellingsarchitectuur
· Robotarmleidingen
Verpakkingsopties
| Typ | Aantal per bundel | Bescherming |
| Houten krat | 50 buizen | Waterdichte verpakking |
| Stalen strippakket | 100 buizen | Randbeschermers |
| Aangepast VMI-rack | 200 buizen | RFID-gelabeld |
Neem contact op met onze dunwandige specialisten:
·[Knop] Vraag gratis monster aan (2m lengte)
·[Knop] Ontvang MOQ-prijzen
